ПДГазовая котельная
Габарит котла согласован в 11 файлах
11 файловс графической правкой по одному замечанию
Длина по паспорту — 9 030 мм. Фронт котла и горелка перенесены на 208 мм.
| Что изменилось | Разница |
|---|---|
| Подводы топлива Н1 и Н2ИОС7.2, лист 3Сверить: спецификация ИОС7.2, стр. 5Два подвода удлинились на 208 мм каждый: 2 × 0,208 = 0,416 м. | +0,416 м |
| Газопровод Ø325 перед горелкойИОС6.2, лист 3Сверить: спецификация ИОС6.2, поз. 37Участок на плане стал 2 228 мм вместо 2 436 мм: −0,208 м. | -0,208 м |
| Газопровод Ø89 к горелкеИОС6.2, лист 3Сверить: спецификация ИОС6.2, поз. 42После смещения оси котла участок от перехода до горелки удлинился на 121 мм. | +0,121 м |
- Замечание

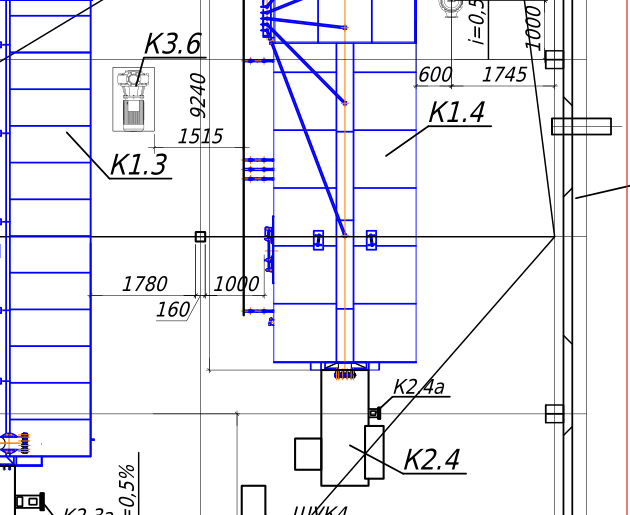

- Габарит котла К1.4 на планах не соответствует паспорту. Его изображение повторяется в разных разделах комплекта: правка одного листа оставит противоречия в остальных.
- Решение клиента

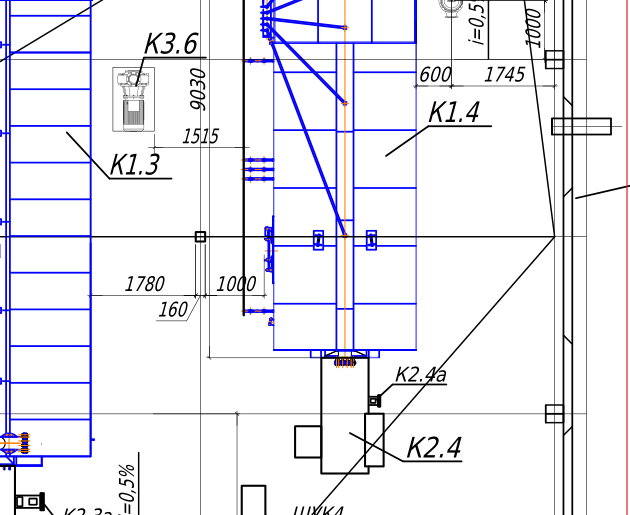

- Клиент подтвердил: фронт котла перенести к тылу на 208 мм, вслед за ним — горелку и подводы. Тыл котла, фундамент и газоход сохранить.
- Что изменили
- Перечертили котёл, переместили горелку с газовой линейкой и станцию подачи топлива, перепривязали размеры. Правку внесли в 11 файлов: АР, КР, ЭЭ, ИОС2.2, ИОС3.2, ИОС4.1, ИОС5, ИОС6.2, ИОС7.1, ИОС7.2 и МПБ.
- Результат
- В выданный комплект вошли исправленные исходники, оформление изменений, журнал правок и расчёт изменения объёмов. Одно согласованное изменение проведено по всем связанным планам.
Что осталось инженеру
По рассчитанной разнице инженер обновляет спецификации, ВОР и сметы: эти документы требуют отдельной сверки и пересчёта.
